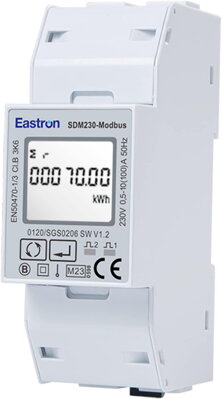

La serie SDM230 es una serie de medidores de electricidad monofásicos multifuncionales del tamaño de 2P. Mide energía activa, energía reactiva, corriente, voltaje, potencia, factor de potencia, frecuencia, demanda, etc.
Las unidades admiten la conexión directa de máx. 100 A, ahorrando así costes y evitando problemas de conexión de TC externos. Se encuentran disponibles dos salidas de pulsos y 1 puerto de comunicación (Mbus/Modbus) para monitoreo remoto.
La salida de pulsos se puede configurar para:
- Importación + Exportación = kWh totales
- Exportación - Importación = kWh totales (netos)
- Importación = kWh totales
- Exportación = kWh totales
- Está disponible un puerto de comunicación RS-485 Modbus RTU o M-bus EN13757-3. Los parámetros de comunicación están protegidos por una contraseña en el modo de configuración. La versión SDM230-2T puede medir energía de dos fuentes diferentes y funciona como un medidor dual.
Función
- Contador de electricidad monofásico para medidas directas.
- 60 A 230 V (X1-híbrido)
- Medición y visualización bidireccional
- Medición multifuncional
- Dos salidas de pulso
- RS485 Modbus/M-bus
- Conexión directa 100A

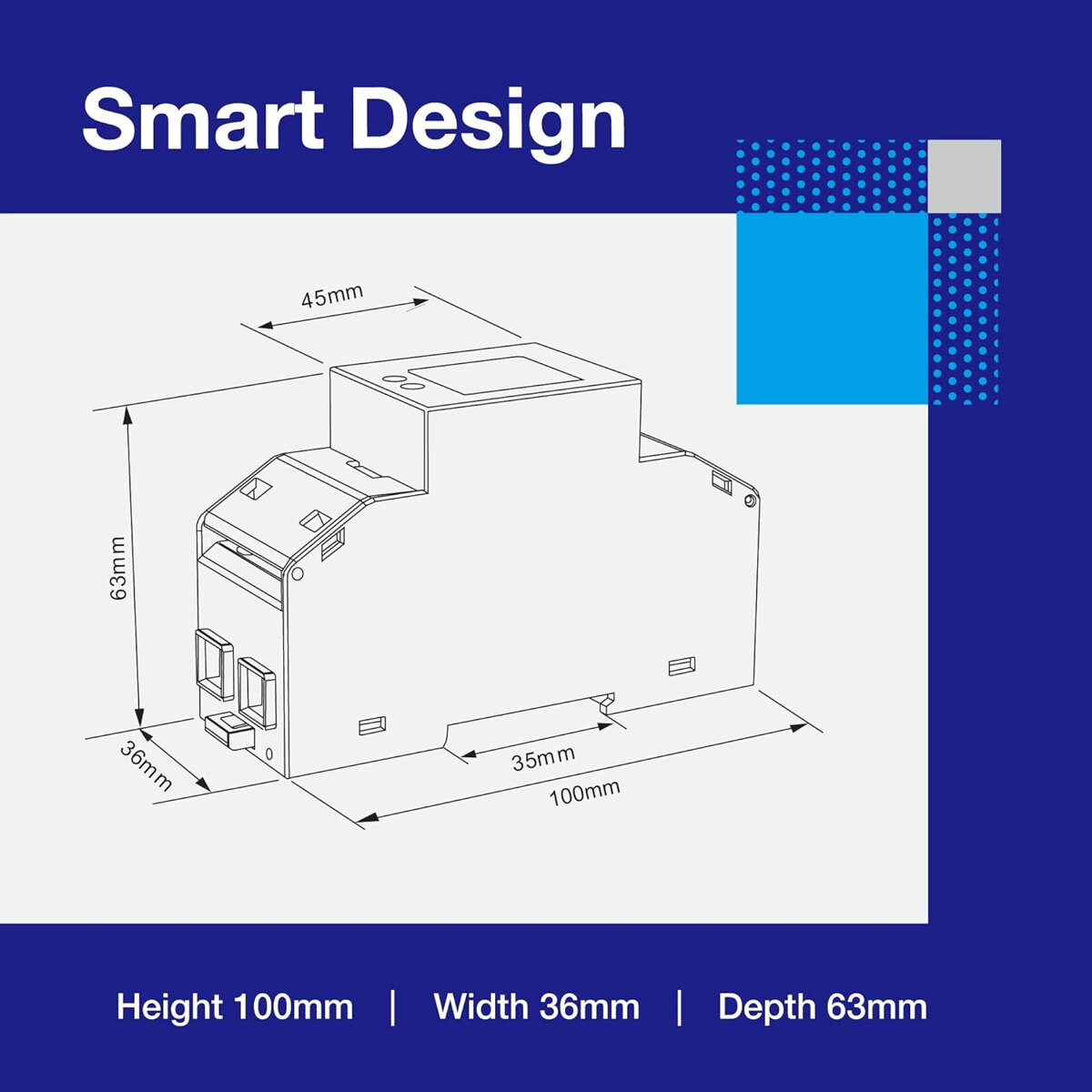

- Dos módulos (35 mm)
- Configuración protegida con contraseña
- Pantalla LCD retroiluminada
- Fuente de alimentación dual de 2 tarifas
Especificaciones técnicas
- Tensión nominal (Un): CA 120 o 230 V
- Rango de tensión de trabajo: 80 a 120% de la tensión nominal (Un)
- Frecuencia: 50/60 Hz
- Corriente (Ib): 10 A
- Máx. corriente (Imáx): 100 A
- Capacidad de aislamiento: Tensión soportada de CA de 4 kV durante 1 minuto + Tensión soportada de impulso de 6 kV - 1,2 µS
Seguridad y certificados
Medidor de consumo eléctrico monofásico digital en carril DIN SDM230M con certificado MID cumple con la directiva europea de instrumentos de medida 2004/22 / EC.
El medidor tiene la certificación IP51 para protección contra la humedad y el polvo. El medidor tiene un aislamiento adicional reforzado (clase de protección II) y cumple los requisitos de la norma internacional IEC 62053-21 para dispositivos de medición de electricidad.
El contador de electricidad tiene una garantía estándar de 24 meses.
